產品展示
角接觸球軸承

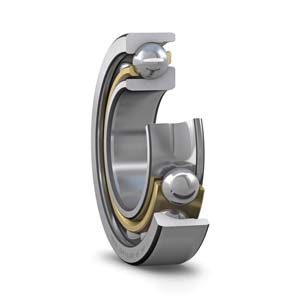

單列角接觸球軸承
單列角接觸球軸承僅可承受單個方向上的軸向載荷。這種類型的軸承通常要和另外一個軸承配對使用。此類軸承采用非分離式設計，軸承內外圈的兩側擋肩尺寸不同。
標準產品種類
1:72B(E)和73B(E)系列軸承，具有40°接觸角
2:72AC和73AC系列的軸承接觸角為25°
3:密封軸承
4:部分大型號尺寸，具有凸緣外圈
基本設計軸承
1:用于每個位置上只有一個軸承的配置，不適合將其直接緊靠的配對安裝
2:軸承寬度和內外圈端面突出量為普通級公差
通用配對軸承
1:有25°和40°接觸角可供選擇
2:專門設計為成組使用
3:內外圈寬度和端面突出量為精密公差
4：也可用在基本設計軸承中，替代單軸承配置，因?yàn)樗鼈兺ǔ＞哂懈叩木群洼^高的承載能力與轉速。
如果兩個軸承彼此緊靠安裝，在不使用墊片或類似裝置的情況下，則可實現預設的游隙或預緊或兩個軸承質檢載荷平均分布。
配對安裝
可按三種方式進行配對安裝
1:串聯配置
①在單個軸承的承載能力不足時使用
②均勻分擔徑向和軸向載荷
③具有平行的載荷線
④只能承受單向的軸向載荷
如果軸向載荷作用于兩個方向，則必須增加一個與串聯軸承組背對背的軸承
2:背對背配置
①提供相對剛性的軸承配置
②可以承受傾覆力矩
③載荷線向軸承軸線分開
④能承受兩個方向的軸向載荷，但每個軸承僅能承受一個方向的軸向載荷
3:面對面配置
①對不對中較不敏感，但不如背對背配置有剛性
②載荷線向軸承軸線聚攏
③能承受兩個方向的軸向載荷，但每個軸承僅能承受一個方向的軸向載荷
具有25°接觸角的軸承(AC系列)
1:滾道幾何形狀經過優化，適用與高轉速
2:軸向承載能力降低，對中誤差的敏感性減少，在產生邊緣應力之前能夠承受三倍沖擊載荷
3:將優化機削黃銅保持架作為標準配置
與具有40°接觸角的軸承相比，其優勢包括：
1:極限轉速提升20%
2:提高了徑向承載能力（其代價是降低軸向承載能力）
3:在一個方向主要承受載荷的軸承組中，用這種軸承作非受力軸承時，可提高軸承組的可靠性

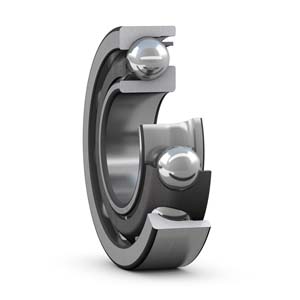

閉式密封軸承
兩側都帶防塵蓋或者密封件的角接觸球軸承
防塵蓋
1:由沖壓鋼板制成
2:延伸到內圈的凹槽中
非接觸式密封
1:沒有額外的摩擦力矩
2:具有和開式軸承相同的極限轉速
3:與內圈肩部形成一個極窄的間隙
3：由鋼骨架增強的丁腈橡膠制成
4:安裝于凹槽中，并與凹槽形成良好的接觸
接觸式密封
1:由丁腈橡膠制成
2:用鋼骨加增強
3:安裝在外圈的凹槽中，并與凹槽形成良好的接觸
4:密封唇和內圈凹槽質檢存在輕微壓力，可形成有效的密封
保持架
角接觸球軸承配有玻璃纖維增強 沖壓黃銅 沖壓鋼 機削黃銅和機削鋼等材料保持架。雙列軸承配有兩個保持架。
雙列軸承的標準保持架由PA66或沖壓鋼制成。
單列軸承的機削黃銅保持架（型號后綴M）已經升級如下：
1:保持架兜孔幾何形狀經過優化
2:橫截面更小且質量更輕
3:通過減小鉛含量增大了材料強度
奧揚傳動科技有限公司專業提供高精密角接觸球軸承，型號齊全、現貨庫存。同時可為客戶提供品牌互換和完善的售前售后服務，可聯系客服索取產品目錄。
