滾針和推力滾子組合軸承
滾針/軸向圓柱滾子軸承
軸承設計及類型
雙方向
這些精密軸承是具有徑向軸承組件的雙向軸向圓柱滾子軸承。
有或沒有固定孔
軸承外圈有固定孔和無固定孔。帶孔的軸承是直接安裝在相鄰結構上的螺釘。大的接觸面和小間距的孔允許連接到鄰近的結構，這是非常剛性和低沉降傾向。因此，不需要軸承蓋，否則將需要保持軸承和所需的匹配工作。
如果軸定位墊圈的軸臺不足或需要密封滾道，則一側延伸有階梯軸定位墊圈的軸承是合適的。

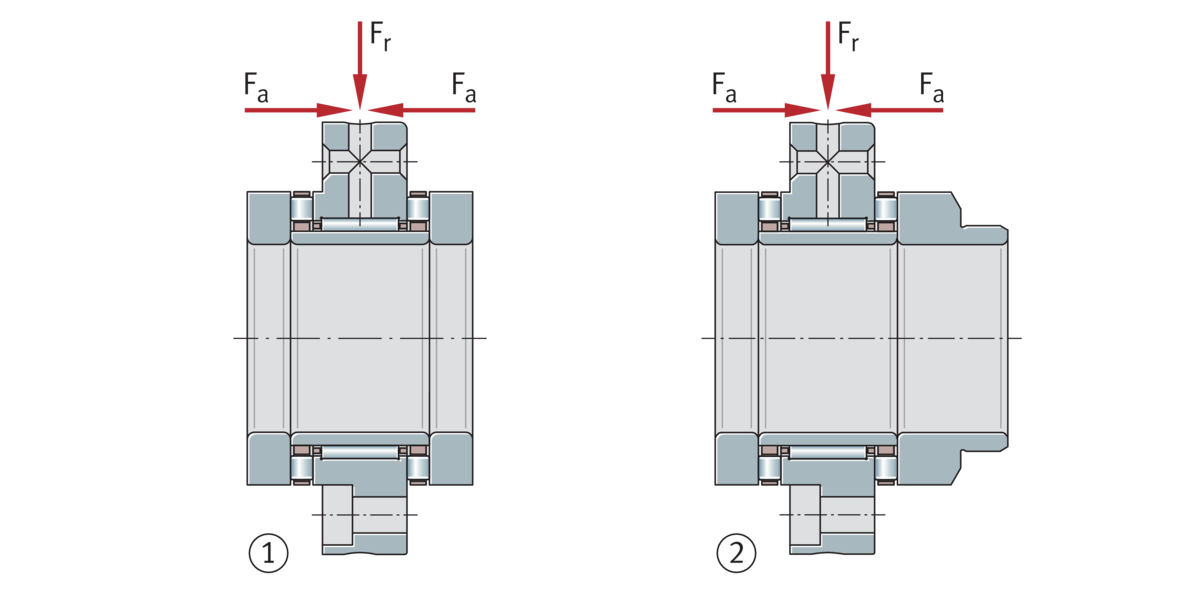

滾針/軸向圓柱滾子軸承，有定位孔，用于螺釘安裝
①標準型，型號代號ZARF
②加長型，與階梯軸定位墊圈延伸一側型號代號ZARF..-L

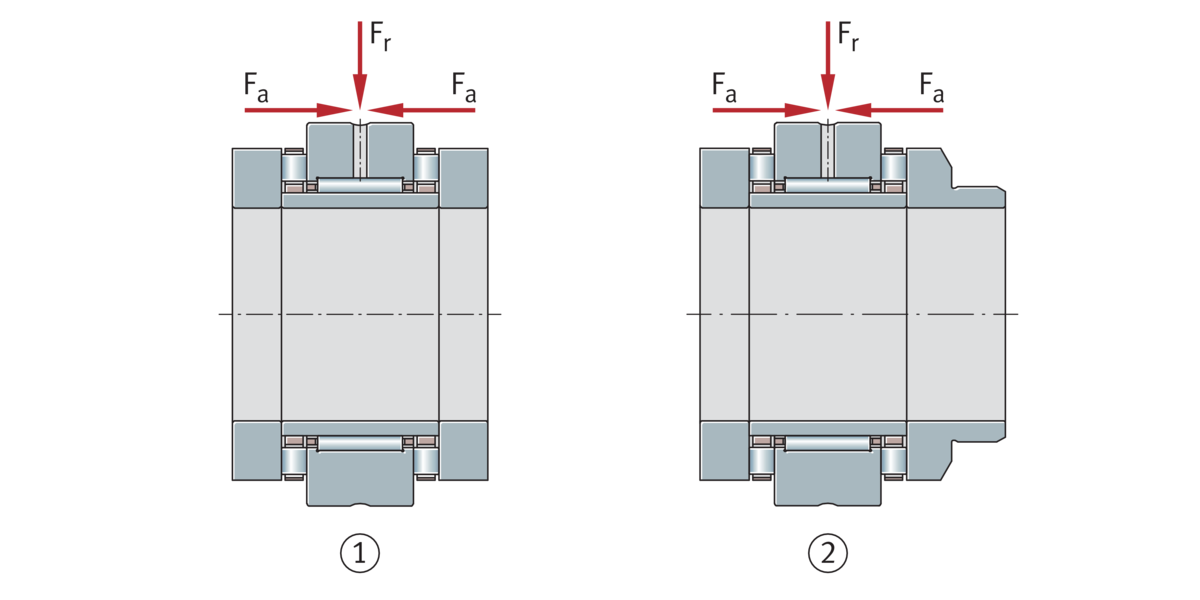

滾針/軸向圓柱滾子軸承，無定位孔，不用于螺釘安裝
①標準型，型號代號ZARN
②加長型，與階梯軸定位墊圈延伸一側型號代號ZARN..-L
特性
滾針/軸向圓柱滾子軸承包括帶有徑向和軸向滾道的外圈、軸定位墊圈、內圈、徑向滾針和保持架組件、軸向圓柱滾子和保持架組件。軸承可帶或不帶固定孔。
能夠承受徑向和軸向載荷
除了徑向力，軸承還可以支持來自兩個方向的軸向力和傾斜力矩。
預緊力和內部間隙
外圈、內圈和軸向保持架相互匹配，使軸承通過INA精密鎖緊螺母預加載后無軸向間隙。

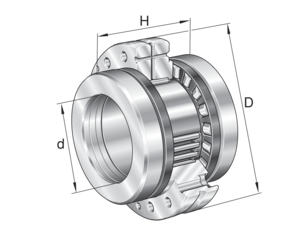

螺釘安裝軸承（ZARF..TN和ZARF..LTN）系列
外圈螺絲安裝:可省去蓋子和配套工作
滾針/軸向圓柱滾子軸承ZARF(-L)外圈有孔。這些用于螺釘直接安裝在鄰近的結構或在徑向定位孔。由于螺釘安裝外圈，蓋，否則將需要匹配的工作，因此可以省去。軸承通過鎖緊螺母AM或ZM(a)預壓在軸肩上。
帶密封載體組件
為了簡化設計，推薦使用密封載體總成DRS。密封載體組件集中在外圈和密封軸承，防止外部影響。

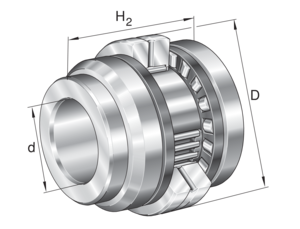

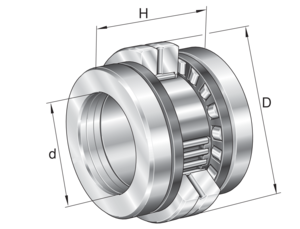

非螺釘安裝軸承（ZARN..TN和ZARN..LTN）系列
安裝在軸承座內
軸承ZARN(-L)安裝在軸承座中，外圈使用蓋定位。它們通過鎖緊螺母AM或ZM(a)預壓在軸肩上。
帶階梯軸定位墊圈（ZARN..LTN和ZARF..LTN）
ZARN..LTN有一個在一側延伸的階梯軸定位墊圈。這些系列優先用于軸肩不能充分支撐軸定位墊圈的情況，或者由于鄰近建筑的空間條件，軸承單元不能密封在正常軸定位墊圈的外表面的情況。ZARN/F(-L)也可用于重型系列。該系列具有更大的橫截面為相同的軸直徑，因此更高的基本額定負荷。
